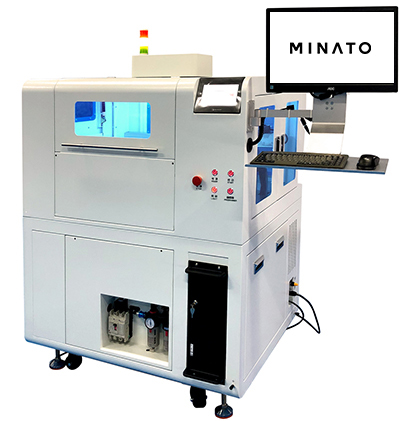

SH-1000（自动化）

SH-1000 是一种半自动编程系统，可以配备 Gang 编程器“MODEL 1950”、“MODEL 400 系列”和“MODEL 500 系列”中的任何一个。
由于您可以按原样装备自己的程序员，因此您可以有效地利用您的资产。
通过消除自动加载器托架，它比传统的全自动编程系统便宜得多。

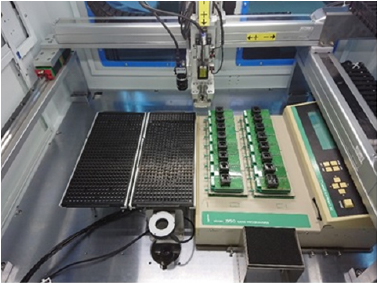

此外，还可以通过上下两个摄像头自动校正IC传输位置和IC插座位置，从而搭载多引脚IC（QFP封装）。
这是一款通用IC编程系统，可以支持从小容量闪存到MCU和大容量eMMC/NAND存储器。

特征

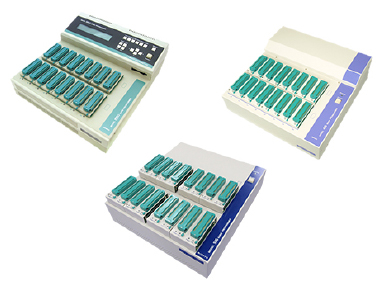

可以配备高速帮派编程器“MODEL500系列”、“MODEL400系列”和“MODEL1950”之一。

高性能CMOS相机使微调变得简单和自动化。
在自动操作期间，请纠正每个 IC 的位置并将其正确插入插座适配器。

JEDEC托盘可以储存，以便供应和储存。

IC编程数据、坐标数据、标识数据作为任务数据进行集中管理。
条形码支持也是可能的。

设备编程员	「可安装“MODEL 1950”、“MODEL 404e+、408e+、416e+”、“MODEL 504、508、516”之一。
接口	USB2.0（MODEL1950、MODEL400系列）、USB3.0（MODEL500系列）
编程器缓冲存储器	标准4Gbit（MODEL1950）、标准512Gbit（MODEL400系列）、标准1024Gbit（MODEL500系列）
目标 IC 器件	eMMC、eSD、GB-NAND、MoviNAND、i-NAND、NAND、OneNAND、Flash内置MCU、NOR等
操作日志	自动以文本格式保存每个批次

目标IC封装	TSOP・SOP・BGA・QFP
目标插座适配器	开顶式（OT 插座适配器）
IC器件处理	X、Y、Z、θ 4轴两相脉冲电机+皮带传动 X轴最小分辨率：10μm/脉冲 Y轴最小分辨率：10μm/脉冲 Z轴最小分辨率：10μm/脉冲 θ轴最小分辨率：0.18°/脉冲
IC器件处理能力	400 [UPH] UPH = 每小时单位数 *不包括托盘转移等工作顺序

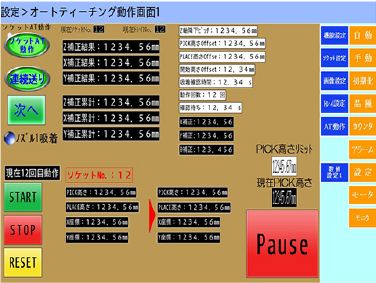

坐标数据配准方法	手动方法 X-Y、Theta 坐标：使用专用垫和专用夹具进行视觉设置 Z坐标：自动示教全自动定位方式通过图像处理的原始系统
图像检查功能	通过CCD相机图像处理自动校正IC器件的传输姿态。
供应方式	固定法（标准）目标托盘：JEDEC（尺寸：315.8mm x 135.8mm，用于自动运输*中心需要真空拣选部位） /EIAJ 存储数量：1 个供应、1 个存储、有缺陷的存储
控制	视窗（R） 10

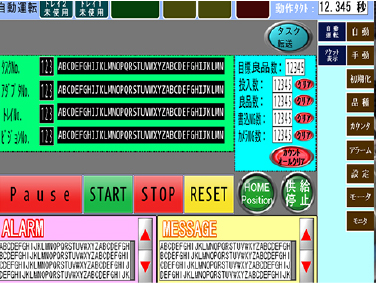

用户界面	液晶面板（PLC显示器、PC）、键盘、鼠标
网络兼容	以太网
模型切换时间	10 分钟或更短 *不包括 IC 程序数据传输时间。
气源	0.4Mpa 50l/min *仅限于干燥空气
电源	ACIN：AC100V/AC220V 50/60Hz 10A 可根据安装位置进行更改。
机器尺寸/重量	（D） 900 （W） 1150 （H） 1500 （mm）约 240Kg *不包括突起、PC、显示器。
