这是一个一体化的自动化编程系统
，可以完成从IC编程到激光打标和视觉检测的所有工作。

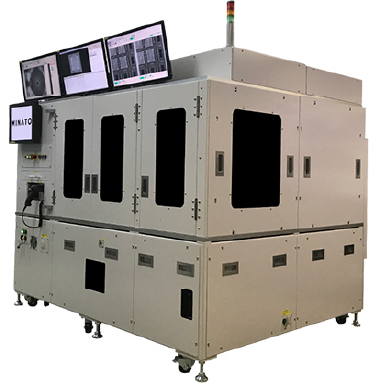

PAL-2V是一款16路x 2共32路的全自动编程系统，配备两个超高速Gang Programmer“MODEL516”。
此外，它是一种允许在编程后对IC器件进行目视检查和激光打标的模型。

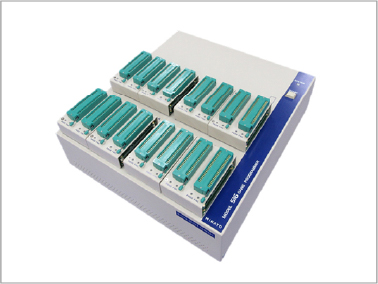

配备两个高性能组合编程器“MODEL 516”。支持从小容量闪存到eMMC和NAND等大容量存储器。

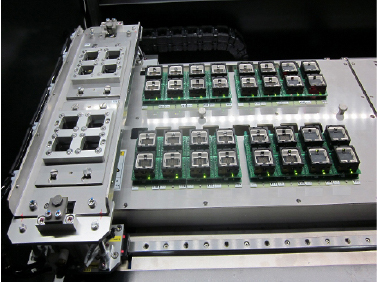

使用 eMMC 双插座适配器时，可以同时对 32 个插座 x 2 个站点（总共 64 个插座）进行编程。
在IC器件编程后吸附的状态下，可以进行高速的高精度测试。
目标封装：SOP、QFP、BGA、SON
可容纳 21 个 JEDEC 托盘。最多可连续运行 21 个托盘。
它配备了图像检查相机，可以校正图像的位置，然后使用混合激光进行激光打标，然后检查打标是否正常。

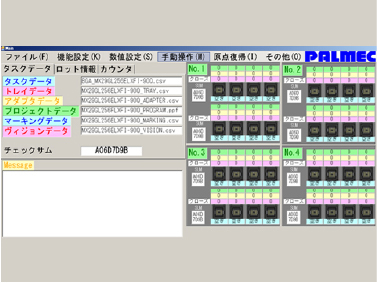

托盘数据、插座适配器数据、项目数据、打标数据、视觉数据可以与任务数据一起管理。该软件支持日语和英语，还支持条形码系统。
| 设备编程员 | MODEL516（16 个插座）x 2 个单元 |
|---|---|
| 接口 | USB3.0接口 |
| 编程器缓冲存储器 | 标准 1024Gbit |
| 目标 IC 器件 |
eMMC、eSD、GB-NAND、MoviNAND、i-NAND、NAND、OneNAND、Flash内置MCU、NOR等
|
| 操作日志 | 自动以文本格式保存每个批次 |
| 目标IC封装 | TSOP・SOP・BGA・QFP |
|---|---|
| 目标插座适配器 | 开顶式（OT 插座适配器） |

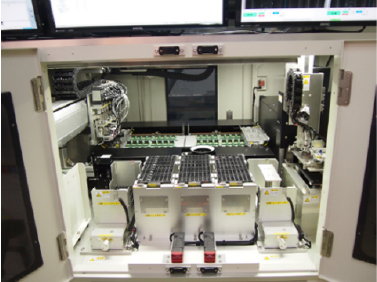

| IC器件处理 |
X、Y、Z、θ 4轴两相脉冲电机+皮带传动
X轴最小分辨率：1.0μm/脉冲 Y轴最小分辨率：1.0μm/脉冲 Z轴最小分辨率：1.0μm/脉冲 θ轴最小分辨率：0.02°/脉冲 |
| IC器件传输能力 |
800 [UPH] UPH = 每小时 数量 *不包括托盘转移等工作顺序 |
| 坐标数据配准方法 |
手动方法
X-Y、Theta 坐标：使用专用垫和专用夹具进行视觉设置 Z坐标：自动示教 全自动定位方式 通过图像处理的原始系统 |

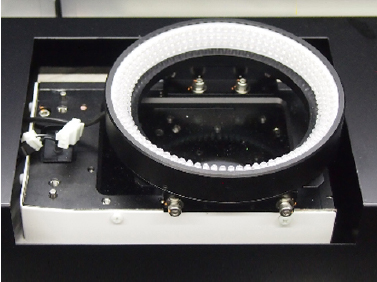

| 3D IC器件外观检测 |
可检测IC封装：SOP、QFP、BGA、SON
检查细节：共面性、IC引线位置和引线间距 目标间距 ：0.4mm以上，目标IC球：直径0.2mm以上，检测范围：25mm以下 |
| 供应方式 |
托盘装载方式（标准）/目标托盘：JEDEC（尺寸：315.8mmx135.8mm自动运输*中心需要真空拣选场地）/ EIAJ存储托盘
数量21个供应，21个存储 |
|

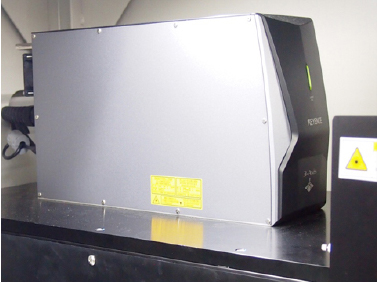

激光打标机 （混合型） |
IC打标范围：28mm以下，字符尺寸：1.0mm以上，深度：10-20μm（有边距）。
|
| 控制 | 视窗10 |
| 用户界面 |
液晶面板（标配触摸屏功能）、键盘、鼠标
|
| 网络兼容 | 以太网 |
| 气源 |
0.45Mpa-0.55Mpa 50l/min *仅限于干燥空气
|
| 电源 |
ACIN：三相200V 60Hz 30A 可根据安装位置进行更改。 |
| 机器尺寸/重量 |
（D） 1510 x （W） 1900 x （H） x 1650 （mm） 约 1400 kg
* 不包括突起部分、PC 和显示器。 |
