PH-M系列

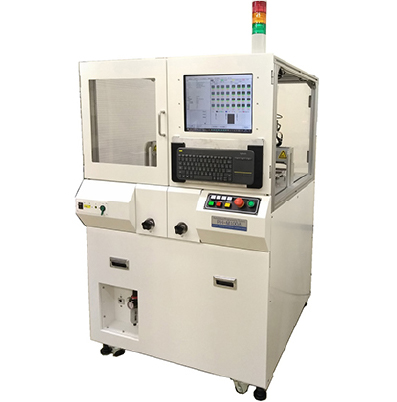

高性能自动编程系统，配备高速组合编程器“MODEL 508PH”。
16个插座IC编程全自动系统，配备两个高速Gang Programmer MODEL 508PH。通过MODEL508PH和PH-M100A的一体化设计，所有操作都可以从操作面板进行。

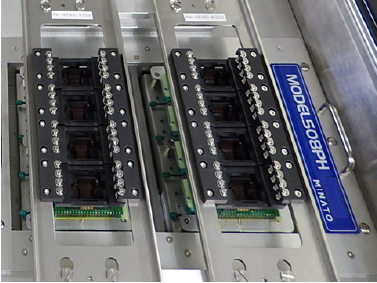

配备两个高性能组合编程器，型号 508PH 专为安装在自动化机器上而开发。支持从小容量闪存到eMMC和NAND等大容量存储器。

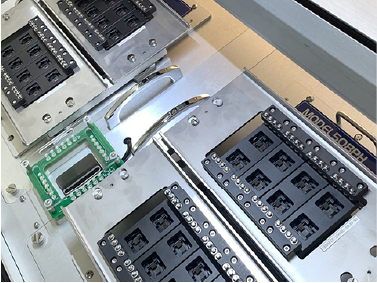

将插座单元用于 eMMC 时，可同时对 16 个插座 x 2 个站点、总共 32 个插座进行编程。

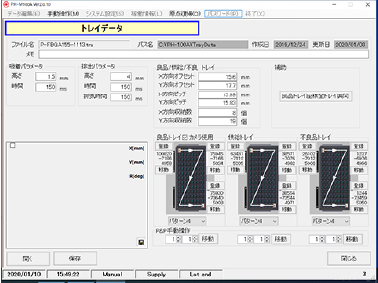

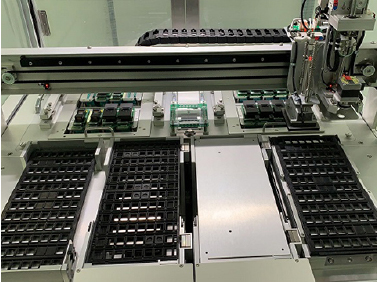

可存放 20 个 JEDEC 托盘。最多可连续运行 20 个托盘。
使用高性能CCD相机可以轻松自动地进行微调。
在自动操作期间，请纠正每个 IC 的位置并将其正确插入插座。

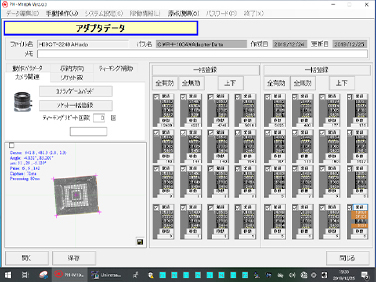

程序数据、坐标数据、标识数据可以作为任务数据进行集中管理。
该软件支持日语、英语和中文。还提供条形码阅读器。

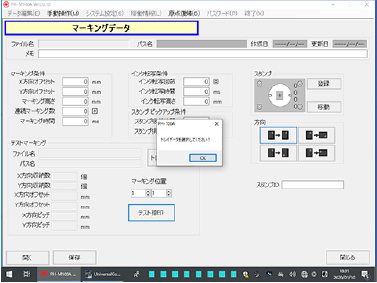

提供点标记、字母和数字的组合。
（字符数取决于IC器件尺寸）
| 设备编程员 | MODEL508PH （8 插槽） x 2 个单元 |
|---|---|
| 接口 | USB3.0接口 |
| 编程器缓冲存储器 | 标准 1024Gbit |
| 目标 IC 器件 |
eMMC、eSD、GB-NAND、MoviNAND、i-NAND、NAND、OneNAND、Flash内置MCU、NOR等
|
| 操作日志 | 自动以文本格式保存每个批次 |
| 目标IC封装 | TSOP・SOP・BGA・QFP |
|---|---|
| 目标插座适配器 | 开顶式（OT 插座适配器） |
| IC器件处理 |
X、Y、Z、Θ 4 轴 2 相脉冲电机 + 皮带传动
X 轴最小分辨率：4.5 μm/脉冲 Y 轴最小分辨率：4.3 μm/脉冲 Z 轴最小分辨率：5.4 μm/脉冲 |
| IC器件处理能力 |
900 [UPH] UPH = 每小时 单位数 *不包括托盘转移等工作顺序 |
| 坐标数据配准方法 |
手动方法
X-Y、Theta 坐标：使用专用垫和专用夹具进行视觉设置 Z坐标：自动示教 全自动定位方式 通过图像处理的原始系统 |
| 图像检查功能 |
通过CCD相机图像处理自动校正IC器件的传输姿态。
|
| 供应方式 |
托盘装载方式（标准）/管（选配/开发中）/胶带（选配/开发中） 目标托盘：JEDEC（尺寸：315.8mm x 135.8mm，用于自动传输*中心需要真空拣选地点）
/EIAJ 存储 数量 20 个耗材、20 个存储、1 个有缺陷的存储、3 个空托盘缓冲区。 |
|
IC器件标记 （选配） |
室温固化型Shachihata TAT强附着力油墨+打标单元，支持点痕和字符标记。
|
| 控制 | 视窗（R） 10 |
| 用户界面 |
液晶面板（PLC显示器、PC）、键盘、鼠标
|
| 网络兼容 | 以太网 |
| 模型切换时间 |
10 分钟或更短 *但是，不包括 IC 程序数据传输时间。
|
| 气源 |
0.45Mpa-0.55Mpa 50l/min *仅限于干燥空气
|
| 电源 |
ACIN：AC100V/AC220V 50/60Hz 15A 可根据安装位置进行更改。 |
| 机器尺寸/重量 |
（D） 1000x （W） 965x （H） 1500 （mm） 约450Kg
* 不包括突起部分、PC 或显示器。 |
